Гном 80

Радиус обслуживания до 0,8м, диаметром 80мм.
Малогабаритное воздуховытяжное устройство «Гном-80» предназначено для удаления вредных веществ из воздуха рабочей зоны при производственных процессах, сопряжённых с небольшим валовым выделением вредных веществ.
Конструкция устройства позволяет максимально приблизить воронку к источнику выделения вредных веществ и добиться высокой   эффективности их улавливания.
Воздуховытяжное устройство Гном состоит из воронки, двух жестких воздуховодов, соединенных шарнирно между собой. Фиксацию устройства обеспечивают шарниры и фрикционы.

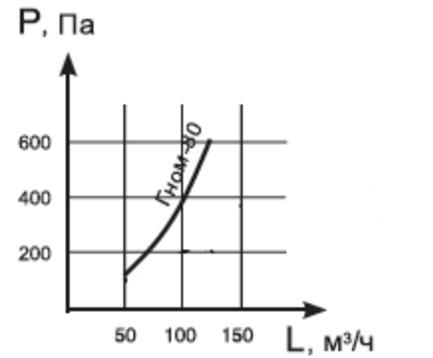

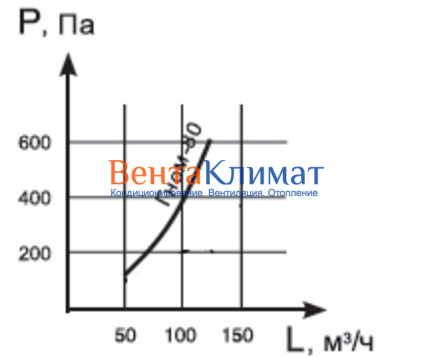

Выпускаемые устройства диаметром воздуховодов 80мм диаметром воронки 150мм рассчитаны на расход воздуха 100-150 м3/ч. Устройства «Гном-80» радиусом обслуживания 0,8м. В конструкции устройства предусмотрен кронштейн для крепления к стене или колонне цеха, металоконструкциям. Рекомендуемая высота установки устройства 40-50см над рабочей поверхностью. Устройство верхнего подключения (под опорой). Для подключения устройства к вентиляционной сети, вентилятору или фильтру в комплекте предусмотрен гибкий воздуховод (гофрированный шланг) диаметром 90мм, длиной 0,5м.
Все устройства «Гном» не зависимо от модификации, снабжены заслонкой для возможной регулировки расхода воздуха.
При процессах пайки и точечной сварки рекомендуем использовать устройства с фильтрами ФПА.
Дополнительно устройство может быть оснащено:
- рожковой воронкой,
- подсветкой, расположенной в воронке устройства (с индексом «С»),
- Консоль для увеличения радиуса облсуживания.
В тех случаях, когда радиуса обслуживания устройства Гном не достаточно можно использовать консоли марки «КГ-80» различной длины, что позволяет увеличить радиус обслуживания устройства до 2,1м. Выпускаются консоли длиной 0,5м («КГ-80-0,5»); 1,0м («КГ-80-1,0»); 1,5м («КГ-80-1,5»).
